> Краткое > Обзор меню и базовая настройка > Обзор меню

Панель управления предоставляет доступ к различным меню для настройки устройства и использования его функций.

[Примечание]

  • Выбранное меню будет отмечено символом (√).

  • Некоторые меню могут не отображаться на дисплее в зависимости от параметров или моделей. Это значит, что данные функции недоступны для этого устройства.

  • В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

CLX-419xN/ CLX-419xFN/ CLX-626xND/ CLX-626xFD/ CLX-626xFR

Доступ в меню

  1. В зависимости от того, какая функция будет использоваться, нажмите на панели управления кнопку Факс, Копировать или Сканировать на панели управления.

  2. Нажимайте кнопку на (Меню) до тех пор, пока в нижней части дисплея не отобразится название нужного меню, затем нажмите на кнопку OK.

  3. Нажимайте стрелки, пока на дисплее не отобразится нужный элемент меню, затем нажмите на кнопку OK.

  4. Если выбранное меню содержит вложенные меню, вернитесь к шагу 3.

  5. Нажмите кнопку OK, чтобы сохранить изменения.

  6. Нажмите (Стоп/Сброс), чтобы вернуться к режиму готовности.

Функция факса [a]

(См. Функция факса)

Настр. факса [a] (см. Настройка параметров отправки, Измен. умолч.)

Копирование

(См. Копирование)

Плотность

Светлое+5- Светлое+1

Стандартное

Темное+1- Темное+5

Тип оригинала

Текст

Текст/фото

Фото

Разрешение

Стандартное

Четкое

Очень четкое

Исход. размер

Блок 2-ст. печати [b]

1 сторон.

2-стороннее

2-сторонняя с повор.

Отпр.нескольк.

Отлож. отправ.

Переслать

Перес. на факс

Переслать на эл. почту [c]

Перенаправ. на сервер [c]

Пересл. прин.

Перес. на факс

Перес. на ПК

Переслать на эл. почту [c]

Перенаправ. на сервер [c]

Переслать и печать

Безопас. прием

Выкл.

Вкл.

Печать

Отмена задания

Отправка

Кол-во дозв.

Интервал дозв.

Префикс набора

Реж. испр. ош.

Подтвер. Факса

Образ страницы

Режим набора [d]

Эконом. вызов

Прием

Режим приема

Факс

Телефон

Автоотв/факс

Режим DRPD [d] [e]

Звонков до ответа

Печ. дан.факса

Код начала пр.

Автоуменьшение

Обрезать изоб.

Режим DRPD [d] [e]

Двусторонняя печать [b]

Измен. умолч.

Разрешение

Плотность

Тип оригинала

Исход. размер

Блок 2-ст. печати [b]

Исход. размер

Масштабировать

Блок 2-ст. печати [f]

1 сторон.

1->2 сторон.

1->2 стор пов.

2->1-сторонняя

2->2 сторон.

2->1-стор. с повор.

Автоцвет

Плотность

Светлое+5- Светлое+1

Стандартное

Темное+1- Темное+5

Тип оригинала

Текст

Текст/фото

Фото

Журнал

Макет

Стандартное

2 копии/стр.

4 копии/стр.

Копия удостов.

Копирование книги

Настройка фона

Выкл.

Авто

Усил.: уров.1

Усил.: уров.2

Удал.: уров.1- Удал.: уров.4

Удалить края [g]

Выкл.

Небольшой оригинал [h]

Перфорация

Центр книги [i]

Удал. границ

Штамп [g]

Элемент

Непрозрачность [j]

Положение [j]

Водян. зн. [g]

Сообщение

Стр. [k]

[a] Только CLX-419xFN/ CLX-626xFD/ CLX-626xFR.

[b] Толкьо CLX-626xFR.

[c] Только CLX-626xFD/ CLX-626xFR.

[d] В некоторых странах этот параметр может быть недоступен.

[e] только CLX-419xFN.

[f] Только CLX-626xND/ CLX-626xFD/ CLX-626xFR. В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

[g] Только CLX-626xND/ CLX-626xFD/ CLX-626xFR.

[h] Эта функция не отображается, если выбрано 2 копии на странице, 4 копии на странице, копирование книги, Двусторон., В размер листа, или если в автоподатчик (RADF) вставлен оригинал.

[i] Эта опция появляется только в том случае, если для параметра Макет выбрано значение Копир. книги.

[j] Эта опция появляется только в том случае, если для параметра Элемент выбрано значение Вкл..

[k] Эта опция не отображается, если для СообщениеВыкл..

Настр. копии

(См. Настр. копии)

Функция скан.

(См. Функция сканирования)

Настр. скан.

(См. Настройка сканирования)

Настр. печати

(См. Печать)

Измен. умолч.

Исход. размер

Копии

Сортировка

Масштабировать

Блок 2-ст. печати [a]

1 сторон.

1->2 сторон.

1->2 стор пов.

2->1-сторонняя

2->2 сторон.

2->1-стор. с повор.

Автоцвет

Плотность

Светлое+5- Светлое+1

Стандартное

Темное+1- Темное+5

Тип оригинала

Текст

Текст/фото

Фото

Журнал

Сканир. на USB

Исход. размер

Тип оригинала

Разрешение

Цвет.реж.

Цвет

Сер.

Моно

Формат

Блок 2-ст. печати [b]

Плотность

Скан. для эл.почты

Исход. размер

Тип оригинала

Разрешение

Цвет.реж.

Формат

Блок 2-ст. печати [b]

Плотность

Сканир. для FTP [c]

Исход. размер

Тип оригинала

Разрешение

Цвет.реж.

Формат

Блок 2-ст. печати [b]

Плотность

Сканир. для SMB [c]

Исход. размер

Тип оригинала

Разрешение

Цвет.реж.

Формат

Блок 2-ст. печати [b]

Плотность

Измен. умолч.

USB по умолч.

Эл.поч. по ум.

FTP/SMB по умолч. [c]

Исход. размер

Тип оригинала

Разрешение

Цвет.реж.

Формат

Блок 2-ст. печати [b]

Плотность

Подтв. сервера

Ориентация

Книжная

Альбомная

Копии

Разрешение

Стандартное

Наилучшее

Очистить текст

Минимум

Стандартное

Максимум

Выкл.

Усиление контуров

Выкл.

Стандартное

Максимум

Красковоспр.

Выкл.

Носитель

Максимум

Экран

Стандартное

Улучшенный

Резкий

Эмуляция

Тип эмуляции

Настройка

[a] Только CLX-626xND/ CLX-626xFD/ CLX-626xFR. В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

[b] Толкьо CLX-626xFR.

[c] Только CLX-626xND/ CLX-626xFD/ CLX-626xFR.

Настр. сист.

(См. Настройка системы)

Настройка

ИД устройства [a]

Номер факса [a]

Дата и время

Режим часов

Язык

Реж. по умолч. [a]

Энергосбереж.

Соб. пробужд.

Время ож.сист.

Вр.ожид.задан.

Поправка на высоту

Влажность

Автопродолж.

0 с

30 с

Выкл.

Автом. CR

Перекл.автовыб.лот [b]

Замена бумаги

Защита лотка [b]

Пропускать пустые страницы

Тип PDF

Штамп [b]

Импорт настр.

Экспорт настр.

Параметры эко

Режим испар.

Выкл.

Вкл

Авто

Автовыкл. пит.

Выкл.

Вкл

Настр. бумаги

Размер бумаги

Лоток 1

Лоток 2 [c]

Многоцелевой лоток [b]

ручная подача [d]

Измен. умолч.

Тип бумаги

Источник бумаги

Поле

Подтвержд. лотка

Звук [a]

Звук клавиш

Сигнал

Звук факса

Отчет

Конфигурация

Расх. материал

Тест. страница

Адресная книга

Подтверждение отправки факса [a]

Факс отправлен [a]

Сообщение отправлено

Факс принят [a]

Запланированные задания факса [a]

Конфигурация сети

Шрифты PCL

Список шрифтов PS

Счетчик испол.

Учетная запись

Обслуживание

Уд.сообщ.тон. [e]

Срок служ.расх.мат

Мастер изобр.

Цвет по выбору

Автоподбор цветов

Регулировка тонера

По умолчанию

Авторег. тона

Стандартный тон

ДатчОпредНомер

Заканч. тонер

Серийный номер

Электронный диск [c]

Уклад.в стопку

Управл. задан. [b] [f]

Текущее задан.

Защищ. задание

Сохраненное задание

[a] Только CLX-419xFN/ CLX-626xFD/ CLX-626xFR.

[b] Только CLX-626xND/ CLX-626xFD/ CLX-626xFR.

[c] Эта функция является дополнительной. Только CLX-626xND/ CLX-626xFD/ CLX-626xFR.

[d] Только CLX-419xN/CLX-419xFN

[e] Эта опция отображается только если в картридже заканчивается тонер.

[f] Эта функция доступна только при установке дополнительной памяти или включении ОЗУ в настройках.

Сетевой

(См. Настройка сети)

TCP/IP (IPv4)

DHCP

BOOTP

Статический

TCP/IP (IPv6)

Включить IPv6

Конфиг. DHCPv6

Скор. Ethernet

Немедленно

10Мбит/с,п/д

10 Мбит/с,дуп

100Мбит/с,п/д

100Мбит/с,дуп

1 Гбит/с, дуп.

Ошибка сети

Сброс настроек

Конфигурация сети

Включение сети

Http Activate

WINS

SNMP V1/V2

SNTP

UPnP(SSDP)

MDNS

SetIP

SLP

CLX-419xFW/CLX-626xFW/C186xFW

Настроить параметры можно с помощью сенсорного экрана.

[Примечание]

  • На сенсорном экране панели управдения отображается Главное меню.

  • В зависимости от того, какие функции доступны на вашем устройстве, некоторые меню могут быть неактивны.

  • В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

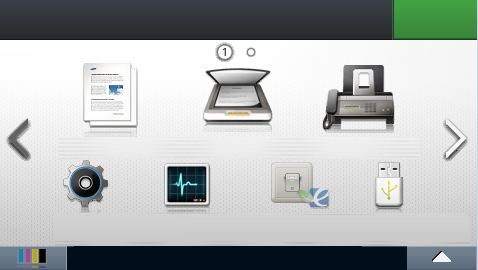

Домашний экран - введение

  • (Копир-ние):  При нажатии кнопки Копир-ние на экране открывается экран Копирование с несколькими вкладками, содержащими серии параметров копирования.

  • (Скан):  При нажатии кнопки Скан на экране открывается экран Сканирование с несколькими вкладками, содержащими серии параметров сканирования.

  • (Факс): При нажатии кнопки Факс на экране открывается экран Факс с несколькими вкладками, содержащими серии параметров отправки факсов.

  • (Настройка): просмотр и изменение текущих параметров устройства.

  • (Состояние задания): Отображает текущие задания в очереди на печать или завершенные задания.

  • (Эко): Позволяет просмотреть параметры экопечати.

  • (Прям. USB): Вход в меню USB, когда носитель USB вставлен в соответствующий порт вашего устройства.

  • (Папка документов): Можно сохранять данные печати, печатать защищенную страницу или общую папку.

  •  Отображает статус тонера.

  •  Выберите ЖК яркость и язык.

  •  Прокрутка доступных опций.

Копирование

Факс

Осн. копия

Плотность

Тип оригинала

Текст

Текст/фото

Фото

Журнал

Цвет.реж.

Авто

Цвет

Моно

Нестанд. копия

Двусторонняя [a]

Масштабировать

Плотность

Цвет.реж.

Исход. размер

Тип оригинала

Лоток

Авто

Лоток 1

Лоток 2 [b]

МЦ-лоток [a]

ручная подача [c]

Макет

Выкл.

Сортировка

2 копии/стр.

4 копии/стр.

Копия удостов.

Копир. книги

Настройка фона

Удалить края [a]

Выкл.

Небольшой оригинал

Перфорация

Центр книги [d]

Удал. границ

Штамп [a]

Элемент

Непрозрачность

Положение

Водяной знак [a]

Копия удостов.

Плотность

Цвет.реж.

Цвет

Моно

Коп. по разм. с.

Плотность

Тип оригинала

Цвет.реж.

Сортировка копий

Двусторонняя [a]

Плотность

Цвет.реж.

Исход. размер

Тип оригинала

Неск. коп. на стр.

Двусторонняя [a]

Плотность

Цвет.реж.

Исход. размер

Тип оригинала

Неск. коп./стр.

Копир. книги

Плотность

Цвет.реж.

Исход. размер

Тип оригинала

Копир. книги

Память отправлена

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Цвет.реж.

Без снятия трубки

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Цвет.реж.

Отложенная отправка

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Отправка (быстрый набор)

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Цвет.реж.

Отправка (груп. набор)

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Цвет.реж.

Дозв.

Плотность

Разрешение

Двусторонняя [a]

Тип оригинала

Исход. размер

Цвет.реж.

[a] Толкьо CLX-626xFW.

[b] Это дополнительная функция. Толкьо CLX-626xFW.

[c] Только CLX-419xFW/C186xFW

[d] Эта опция появляется только в том случае, если для параметра Макет выбрано значение Копир. книги.

Сканировать

Эко

Лок ПК

Назначен.

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Исход. размер

Тип оригинала

Плотность

Сет ПК

Назначен.

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Исход. размер

Тип оригинала

Плотность

Отп. по э.п.

Кому

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Плотность

Имя файла

SMB [a]

Назначен.

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [b]

Двусторонняя

Плотность

Имя файла

FTP [a]

Назначен.

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [b]

Двусторонняя

Плотность

Имя файла

Польз.сообщ.эл.почты

Кому

Тема

От

Копия

СК

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Плотность

Имя файла

USB

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [a] [b]

Двусторонняя [a]

Плотность

Полит. файлов

Общая папка [a]

Исход. размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [b]

Двусторонняя

Плотность

Полит. файлов

WSD

Экопечать (вкл.)

Вкл.

Выкл.

Настройки

Реж. по умолч.

Вкл.

Выкл.

Принуд. [c]

Настройка функций

По умолчанию

Другой

[a] Толкьо CLX-626xFW.

[b] Эта опция отображается, когда для параметра Форматвыбрано PDF.

[c] Если вы включили режим экопечати с паролем, с помощью приложения SyncThru™ Web Service (вкладка Настройки > Параметры устройства > Система > Настройки экономии) или Samsung Easy Printer Manager (Параметры устройств > Эконом.), появится сообщение Принудительно. Для изменения состояния режима экопечати нужно ввести пароль.

Прям. USB

Настройка

Печать из

Раз.стр

Копии

Двусторонняя [a]

Выбор лотка

Цвет.реж.

Скан. в USB

Тип оригинала

Исход. размер

Разрешение

Цвет.реж.

Имя файла

Формат

Шифрование PDF [b]

Двусторонняя [a]

Яркость

Полит. файлов

Управ. файлами

Показать место

Настройка устройства

Настройки по умолчанию

Копий по умолчанию

Сканир. по умолчанию

Факс по умолчанию

Настр. бумаги

Лоток 1

Лоток 2 [c]

МЦ-лоток [a]

ручная подача [d]

Поле

Состояние лотка

Переключ. автовыб. лотка [a]

Автопродолжение

Замена бумаги

Защита лотка [a]

Адресная книга

Телеф. книга

Эл. почта

Печать

Сброс

Отчеты

Конфигурац.

Сведения о расх. мат.

Тест. страница

Список справки

Адресная книга

Подтверждение отправки факса

Факс отправлен

Сообщ. отправ.

Факс принят

Запланированные задания факса

Конфигурация сети

Шрифты PCL

Список шрифтов PS

Счетчик использования

Уч. запись

Настр. факса

Переслать

Пересл. прин.

Эконом. вызов

Безопас. прием

Префикс набора

Печ. дан. о фкс

Реж. испр. ош.

Скорость модема

Образ страницы

Мастер настр.

Настройка сети

Скор. Ethernet

TCP/IP (IPv4)

TCP/IP (IPv6)

802.1x

Включение Ethernet

Http Activate

WINS

SNMP V1/V2

SNTP

UPnP(SSDP)

MDNS

SetIP

SLP

Беспроводная

ВКЛ/ВЫКЛ Wi-Fi

Wi-Fi Direct

Вкл./Выкл. Wi-Fi Direct

Имя устр-ва

IP-адрес

Влад.группы

Network Key

Состояние

Настройки WPS

Подкл. ч/з шину пер.устр.

Подкл. через ПИН-код

Настройки WLAN

Настройки WLAN по умолчанию

Сигнал WLAN

Сброс настроек

Настр. печати

Ориентация

Копии

Разрешение

Очистить текст

Усиление контуров

Красковоспр.

Экран

Эмуляция

Выбор лотка

[a] Толкьо CLX-626xFW.

[b] Эта опция отображается, когда для параметра Форматвыбрано PDF.

[c] Эта функция присутствует только в CLX-626xFW.

[d] Только CLX-419xFW/C186xFW

Настройка

Папка документов [b]

Нач. настройка

ИД устройства

Выбор страны

Язык

Дата/время

Режим часов

Реж. по умолч.

Звук/громкость

Энергосбер.

Событие пробуждения

Время ож.сист.

Импорт настр.

Экспорт настр.

Предупреждение об уровне тонера

Пропускать пустые страницы

Время ожид.задан

Поправка на высоту

Автоматич. CR

Версия ПО

Тип PDF

Перезап. изоб.

Разм. бум. по умолч.

Уд.сообщ.тон. [a]

Управление изображением

Режим испар.

Уклад.в стопку

Влажность

Настройки администрирования

Управление доступом на уровне пользователей

Аутентификация

Штамп [b]

Элемент

Непрозрачность

Положение

Изменить пароль администратора

Обновление ПО

Устранен. неполадок

Язык

Папки сист.

Сохраненная печать

Защищенная печать

Общая папка

Двусторонняя

Выбор лотка

Копии

Цвет.реж.

[a] Эта опция отображается только если в картридже заканчивается тонер.

[b] Толкьо CLX-626xFW.
