Обзор устройства

> > >

Обзор устройства

Компоненты

Внешний вид деталей может отличаться от того, что изображено на иллюстрациях. Некоторые компоненты могут изменяться в зависимости от обстоятельств.


Устройство	Краткое руководство по установке

Шнур питания	Компакт-диск с ПО^[a]

Принадлежности^[b]
^[a] На компакт-диск с ПО записаны драйверы, руководство пользователя и программные приложения. ^[b] Комплект принадлежностей зависит от страны приобретения устройства и его модели.

Вид спереди

[Примечание]

Вид вашего принтера может отличаться от представленного на иллюстрации в зависимости от модели. Существует несколько типов устройств.
Функции и комплектация устройств могут различаться в зависимости от модели и региона (см. Функции различных моделей).

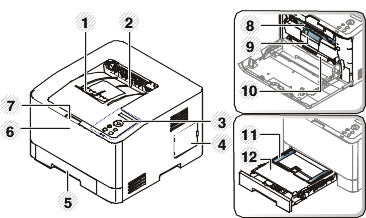

CLP-41x series/C140x series/C181x series

1	Подставка выходного лотка	8	Картриджи с тонером
2	Выходной лоток	9	Ручка картриджа
3	Панель управления	10	Передаточная лента переноса
4	Крышка платы управления	11	Направляющие лотка ручной подачи
5	Лоток 1	12	Лоток ручной подачи
6	Передняя крышка	13	NFC (технология связи в ближнем поле)^[a]
7	Защелка передней крышки	13	NFC (технология связи в ближнем поле)^[a]
^[a] только C140xW/C181xW)

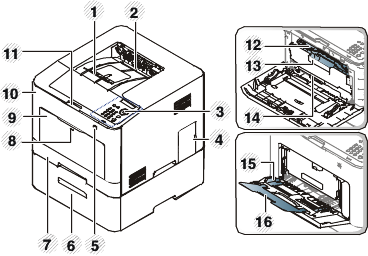

CLP-68x series

1	Подставка выходного лотка	9	Многоцелевой лоток
2	Выходной лоток	10	Передняя крышка
3	Панель управления	11	Защелка передней крышки
4	Крышка платы управления	12	Картриджи с тонером
5	Порт USB-накопителей	13	Ручка картриджа
6	Дополнительный лоток^[a]	14	Передаточная лента переноса
7	Лоток 1	15	Ограничители ширины бумаги многоцелевого лотка
8	Нажать-отпустить многоцелевой лоток	16	Многоцелевой выходной лоток
^[a] Это дополнительная функция.

Вид сзади

[Примечание]

Вид вашего принтера может отличаться от представленного на иллюстрации в зависимости от модели. Существует несколько типов устройств.
Функции и комплектация устройств могут различаться в зависимости от модели и региона (см. Функции различных моделей).

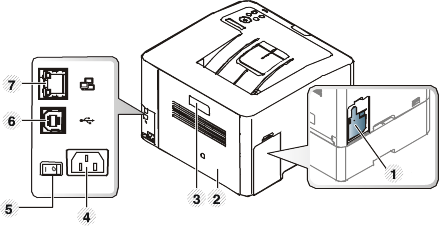

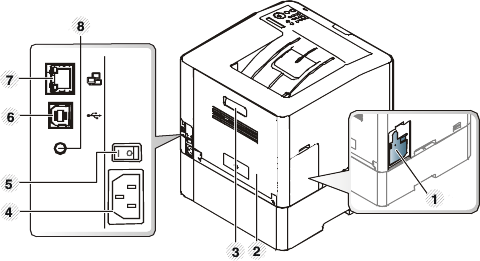

CLP-41x series/C140x series/C181x series	CLP-68x series

1	Контейнер сбора тонера	5	Выключатель питания
2	Задняя крышка	6	Порт USB^[a]
3	Ручка задней крышки	7	Сетевой порт
4	Разъем для шнура питания	8	Порт 5V для параллельного разъема IEEE 1284B ^[a]^[b]
^[a] Параллельный разъем IEEE 1284B можно вставлять в USB-порт и порт 5V (разъем приобретается отдельно). ^[b] Это дополнительная функция. Только CLP-68x series.
