机器概览

附件

电源线

快速安装指南

软件 CD[a]

话筒[b]

其他附件[c]

[a] 软件 CD 包含打印驱动程序、用户指南和软件应用程序。

[b] 仅限话筒机型（请参见不同型号的功能）。

[c] 机器随附的其他附件可能因购买所在国家/地区及具体机型不同而异。

正视图

[Note]

  • 根据机器的型号，此图可能与您的机器不同。有不同类型的机器。

  • 视型号或者国家/地区而定，部分功能和可选商品可能不可用（请参见不同型号的功能）。

SCX-465x/4021S Series

1

扫描仪盖

6

输出支架

2

控制面板

7

出纸盘

3

手柄

8

扫描仪玻璃板

4

纸盘

9

手动进纸器上的纸张宽度导板

5

前盖

10

墨粉盒

SCX-465xN/4321NS/465xF/4521FS/4521HS/465xFN/465xHN/4521NS Series

1

进稿器盖

11

扫描仪盖

2

进稿器导板盖

12

扫描仪玻璃板

3

进纸器出纸盘

13

进稿器上的纸张宽度导板

4

进稿器输出支架

14

进稿器输入支架

5

控制面板

15

进纸器输入纸盘

6

手柄

16

话筒[a]

7

送纸器

17

手动进纸器上的纸张宽度导板

8

前盖

18

墨粉盒

9

输出支架



10

出纸盘



[a] 仅限话筒机型（请参见不同型号的功能）。

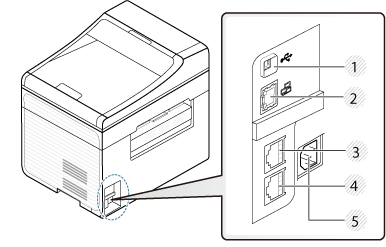

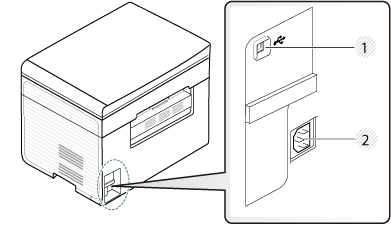

后视图

[Note]

  • 根据机器的型号，此图可能与您的机器不同。有不同类型的机器。

  • 视型号或国家/地区而定，部分功能和可选商品可能不可用（请参见不同型号的功能）。

SCX-465x/4021S Series

1

USB 端口

2

电源插口

SCX-465xN/4321NS/465xF/4521FS/4521HS/465xFN/465xHN/4521NS Series

1

USB 端口

2

网络端口[a]

3

电话分机插槽 (EXT.)[b]

4

电话线插槽 (LINE)[b]

5

电源插口

[a] SCX-465xN/4321NS/465xFN/465xHN/4521NS Series

[b] SCX-465xF/4521FS/4521HS/465xFN/465xHN/4521NS Series
