Descripción general del equipo

Componentes

Cable de corriente

Guía rápida de instalación

Equipo

CD de software[a]

Otros accesorios[b]

[a] El CD de software contiene los controladores de impresión, el manual de usuario y las aplicaciones del software.

[b] Otros accesorios incluidos con su equipo podrían variar en función del país de adquisición y el modelo concreto.

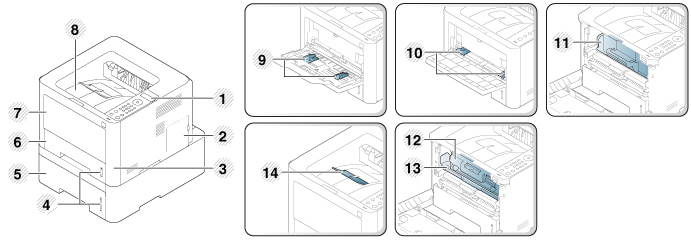

Vista frontal

[Note]

  • Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

  • Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte Funciones según el modelo).

1

Panel de control

5

Bandeja 2[a]

9

Guías de ancho del papel de una bandeja multiusos (o alimentador manual)

13

Soporte de salida

2

Cubierta de la placa de control

6

Bandeja 1

10

Cartucho de tóner[b]



3

Cubierta frontal

7

Bandeja multiusos (o alimentador manual)

11

Cartucho de tóner[c]



4

Indicador del nivel de papel

8

Bandeja de salida

12

Unidad de imágenes[c]



[a] Opcional. No disponible para M382xD.

[b] Solo M3320/M3820/M4020 series.

[c] Solo M3325/M3825/M4025 series.

Vista posterior

[Note]

  • Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

  • Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte Funciones según el modelo).

1

Puerto de red[a]

4

Interruptor de alimentación

7

Cubierta posterior

2

Puerto USB

5

Toma de alimentación



3

Puerto de salida 5V para el conector paralelo IEEE 1284B [b]

6

Unidad de impresión dúplex



[a] No disponible para M382xD.

[b] El conector paralelo IEEE 1284 opcional puede utilizarse conectándose al puerto USB y al puerto de salida 5V.
