Johdanto

Laitteen yleiskuvaus

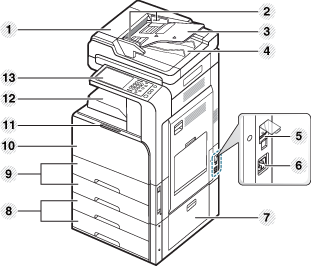

Etunäkymä 1

1	Kaksipuolisen automaattisen syöttölaitteen kansi	8	Kahden kasetin syöttölaite (lokero 3, lokero 4)^[a]
2	Kaksipuolisen automaattisen syöttölaitteen paperinleveyden ohjaimet	9	Vakiolokero (lokero 1, lokero 2)
3	Kaksipuolisen automaattisen syöttölaitteen syöttölokero	10	Etukansi
4	Kaksipuolisen automaattisen syöttölaitteen tulostuslokero	11	Etukannen kahva
5	Virtakytkin	12	Tulostuslokero
6	Virtavastake	13	Ohjauspaneeli
7	Valinnaisen kahden kasetin syöttölaitteen oikeanpuoleinen alaluukku
^[a]Vaihtoehtoinen laite.

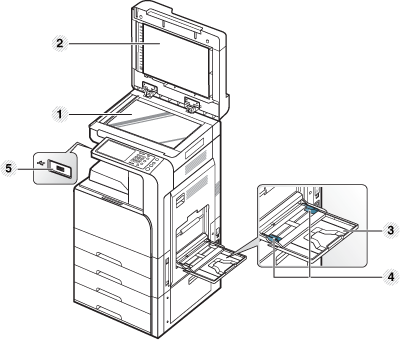

Etunäkymä 2

1

Skannerin lasitaso

4

Monitoimipaperilokeron leveysohjain

2

Valkoinen tausta

5

USB-portti

3

Monitoimipaperilokero

Näkymä takaa

1

Kaksipuolisen automaattisen syöttölaitteen kaapeli

3

USB-portti

2

Verkkoportti

4

USB-tulostimen portti

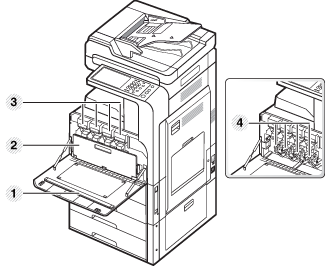

Sisänäkymä (CLX-92x1 Series, CLX-9301 Series)

1

LSU:n näytön puhdistuslista

3

Väriainekasetit

2

Jäteväriainesäiliö

4

Kuvayksiköt


	Jos haluat nähdä kuvayksikön, irrota jäteväriainesäiliö.

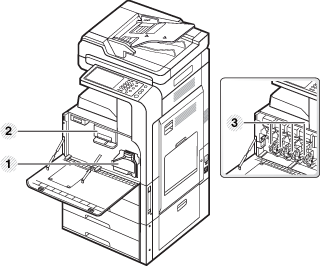

Sisänäkymä (SCX-812x Series)

1

Hukkaväriainesäiliö

3

Kuvayksikkö

2

Väriainekasetti


	Jos haluat nähdä kuvayksikön, irrota jäteväriainesäiliö.

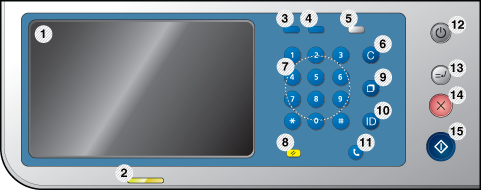

Ohjauspaneelin yleiskuvaus

1	Näyttö	Näyttää laitteen nykyisen tilan ja kehotteita käytön aikana. Voit käyttää valikoita helposti näytön kautta.
2	Status-merkkivalo	Näyttää laitteen tilan (katso Tilan merkkivalon merkitys).
3	Job Status	Näyttää käynnissä olevat työt, jonossa olevat työt, valmiit työt, mahdollisen virhekoodin tai suojatut työt.
4	Counter	Näyttää käytetyn paperin määrän (katso Counter-painike).
5	Eco	Laita Säästötulostus-tila päälle (katso Eco-painike).
6	Clear	Poistaa muokkauskentän merkit.
7	Numeronäppäimistö	Voit näppäillä numeroita ja aakkosnumeerisia merkkejä. Voit myös määrittää, kuinka monta kopiota haluat, ja valita muita asetuksia.
8	Reset	Palauttaa senhetkisen laitteen asetukset.
9	Redial/Pause	Valitsee viimeksi lähetetyn faksin tai vastaanotetun soittajan tunnuksen uudelleen valmiustilassa tai lisää tauon (-) faksinumeroon muokkaustilassa.
10	Log in/Log out	Mahdollistaa käyttäjälle sisäänkirjautumisen tai uloskirjautumisen.
11	On Hook Dial	Painaessasi tätä painiketta voit kuulla numeronvalintaäänen. Anna sitten faksinumero. Se muistuttaa kaiutinpuhelimella soittamista.
12	Power	Laittaa virran päälle tai pois päältä. Kun sininen merkkivalo palaa, laite on käynnissä ja sitä voi käyttää. Jos haluat katkaista virran laitteesta, paina ja pidä painettuna tätä painiketta vähintään 3 sekuntia. Paina Kyllä, kun vahvistusikkuna tulee näyttöön.
13	Interrupt	Pysäyttää käynnissä olevan työn, jos välissä on tehtävä kiireellisiä kopioita.
14	Stop	Keskeyttää toiminnon milloin tahansa. Avautuva ikkuna tulee näyttöön ja ilmoittaa nykyisen työn, jonka käyttäjä voi lopettaa tai jota käyttäjä voi jatkaa.
15	Start	Käynnistää työn.


	Kosketa näyttöä vain sormellasi.

Kosketusvuorovaikutus

Tyyppi		Kuvaus
	Napauta (Paina)	Näytön jonkin alueen nopeasti painamisen ja vapauttamisen toiminto (Kun sitä käytetään sanan “vapauta” kanssa, sitä kutsutaan nimityksellä “painallus’”).
	Kosketa ja siirrä	Kun näyttöruutua kosketetaan, kohdistusta siireetään hitaasti suoraan. Vapautuksen yhteydessä vain kohdistusta siirretään. Kosketettavassa näkymässä (ei kohta) kosketa ja siirrä -toiminto aktivoituu, ja kosketa- ja siirrä -toiminto aktivoi toiminnon -> mikro-ohjaus aktivoituu videotoistimessa olevan kosketa ja siirrä -toiminnon kautta.
	Vapauta	Sormesi näyttöruudulta poistamisen toiminto (Hetki, jolla toiminto aktivoidaan). (Käytetään sanojen “painallus” tai “pitkä painallus” kanssa).

Tilan merkkivalon merkitys

LED-merkkivalon väri osoittaa laitteen nykyisen tilan.

Tila		Kuvaus
Poissa käytöstä		Laite on offline-tilassa. Laite on virransäästötilassa. Kun tietoja vastaanotetaan tai jotakin painiketta painetaan, laitteen virta kytkeytyy automaattisesti.
Vihreä	Käytössä	Laite on online-tilassa, ja sitä voidaan käyttää.
	Vilkkuu	Faksi	Laite lähettää tai vastaanottaa fakseja.
		Kopiointi	Laite kopioi asiakirjoja.
		Skannaus	Laite skannaa asiakirjoja.
		Tulosta	Kun tilan merkkivalo vilkkuu hitaasti, laite vastaanottaa tietoja tietokoneesta. Kun tilan merkkivalo vilkkuu nopeasti, laite tulostaa tietoja.
Punainen	Käytössä	Kuvayksikön käyttöikä on lopussa. Poista vanha kuvayksikkö ja asenna uusi. Väriainekasetin käyttöikä^[a] on täysin tyhjä. Poista vanha väriainekasetti ja asenna uusi. Tulostimessa on paperitukos (katso Paperitukosten poistaminen). Kansi on auki. Sulje kansi. Paperilokerossa ei ole paperia. Lisää paperia lokeroon (katso Paperin lisääminen lokeroon). Laite on pysähtynyt vakavan virheen takia. Tarkista näytön viesti (katso Näytön ilmoitukset). Laitteeseen ei ole asennettu jäteväriainesäiliötä tai jäteväriainesäiliö on täynnä (katso Hukkaväriainesäiliön vaihtaminen).
Punainen	Vilkkuu	On tapahtunut virhe, ja laite odottaa virheen poistamista. Tarkista näytön viesti (katso Näytön ilmoitukset). Kun ongelma on poistettu, laite jatkaa alkuperäisen tehtävänsä suorittamista. Väriainekasetin^[a], kuvayksikön tai jäteväriainesäiliön käyttöikä lähestyy loppuaan. Tilaa uusi väriainekasetti, kuvayksikkö tai jäteväriainesäiliö. Voit parantaa tulostuslaatua väliaikaisesti kääntämällä kasettia varovasti puolelta toiselle, jolloin väriaine jakaantuu kasetissa tasaisesti
^[a]Kasetin arvioitu käyttöikä tarkoittaa odotettua tai arvioitua väriainekasetin käyttöikää, joka ilmaisee kasetin ISO/IEC 19798 -standardin mukaisen keskimääräisen tulostuskapasiteetin. Sivujen määrään saattaa vaikuttaa käyttöympäristö, tulostusväli, tulostusmateriaalin tyyppi ja tulostusmateriaalin koko. Kasetissa saattaa olla jäljellä hieman väriainetta, vaikka punainen merkkivalo palaisi ja tulostin lopettaisi tulostamisen.


	Lue näytössä näkyvä viesti. Noudata viestissä olevia ohjeita tai katso vianmääritysosio (katso Näytön ilmoitukset). Jos ongelma ei poistu, ota yhteyttä huoltoon.

Virran kytkeminen laitteeseen


	Jos mahdollista, käytä vain laitteen mukana tullutta virtajohtoa. Muiden johtojen käyttäminen saattaa vahingoittaa laitetta tai aiheuttaa tulipalon.

Liitä virtajohto laitteen virtaliitäntään.
Liitä johdon toinen pää maadoitettuun verkkovirtapistorasiaan.
Kytke virta päävirtakytkimellä.


	Jotkin laitteen sisäiset osat saattavat olla kuumia, kun virta on kytkettynä tai heti tulostuksen jälkeen. Älä polta itseäsi, kun käsittelet laitteen sisäisiä osia. Älä pura laitetta, kun siihen on kytketty virta tai kun sen johto on pistorasiassa. Voit saada sähköiskun.

Virran katkaiseminen laitteesta

Voit saada sähköiskun. Jos sinun on katkaistava laitteesta virta, paina ohjauspaneelin oikealla puolella olevaa Power-painiketta yli kolme sekuntia. Kun vahvistusikkuna tulee näkyviin, paina näytön Kyllä-painiketta ja odota, kunnes virta katkeaa automaattisesti.

Laitteessa on kolme erilaista sammutustilaa. Paina Laiteasennus > Yleiset asetukset > Virtapainikkeen toiminta. Virtapainikkeen toiminta -asetukset voi määrittää vain valtuutettu käyttäjä, jolla on rekisteröity tunnus ja salasana laitteessa. Lisätoetoja virran katkaisemisesta Power-painikkeella on Järjestelmänvalvojan oppaassa.
Voit myös käynnistää laitteen painamalla Power-painiketta.


	Jos katkaiset laitteesta virran suoraan virtaliitännän yläpuolella olevalla päävirtakytkimellä, laitteen kiintolevy voi vioittua.

Tulostinkaapelin liittäminen

Verkkokaapelin käyttäminen

Laitteessa on yhdysrakenteinen verkkokortti. Voit liittää laitteen verkkoon verkkokaapelin avulla.

Liitä laite verkkoon verkkokaapelin avulla seuraavasti:

Näyttö ja painikkeet

Näyttö

Ohjauspaneelin kosketusnäyttö mahdollistaa helpot laitteen käyttäjätoiminnot. Kun valitset näytön kotikuvakkeen (), näkyviin tulee päänäyttö. Tässä oppaassa näkyvä näytön kuva voi poiketa käyttämäsi laitteen näytöstä, jos käytössäsi on erilainen laitemalli tai eri lisävarusteita.

Näytön kuvakkeet, kuten Faksi, voivat näkyä harmaina sen mukaan, mitä lisävarusteita tai -ohjelmia laitteeseen on asennettu.
Paina seuraavaan näyttöruutuun vaihtamiseksi oikealle osoittavaa nuolta tai vedä sormeasi näyttöruutua pitkin.
Todennusasetuksen mukaan laitteen käyttäjien on annettava käyttäjätunnus ja salasana. Tässä tapauksessa ainoastaan valtuutettu käyttäjä, jolla on rekisteröity tunnus ja salasana laitteessa, voi käyttää laitetta. Ota yhteyttä laitteen järjestelmänvalvojaan.

Kopio: Avaa Kopio-valikon (katso Kopioiminen).
Faksi: Avaa Faksi-valikon. Faksi tulee käyttöön näytössä, kun lisävarusteena saatava faksisarja asennetaan (katso Faksaaminen (lisätoiminto)).
Tall. asiakirjat: Avaa Tall. asiakirjat -valikon (katso Tallennettu asiakirja -näytön toiminta).
Jaettu kansio: Avaa Jaettu kansio -valikon (katso Jaettu kansio -näyttöruudun toiminta).
Sk. s.postiin: Avaa Sk. s.postiin -valikon (katso Alkuperäisten skannaaminen ja lähettäminen sähköpostitse (skannaus sähköpostiin)).
Skannaa palvelimeen: Avaa Skannaa palvelimeen -valikon (katso Alkuperäiskappaleiden skannaaminen ja lähettäminen SMB-/FTP-palvelimen kautta (Skannaus palvelimelle)).
Skan. PC:hen: Avaa Skan. PC:hen -valikon (katso Alkuperäisten skannaaminen ja lähettäminen tietokoneeseen (skannaus PC:hen)).
Skannaa jaettuun kansioon: Avaa Skannaa jaettuun kansioon -valikkoon.

Pikakopiointi: Avaa Pikakopiointi-valikon (katso Pikakopiointi-valikon käyttäminen).
Henkilökorttikop. Avaa Henkilökorttikop. -valikon (katso Pikakopiointi-valikon käyttäminen).
USB: Avaa USB-valikon. Kun laitteen USB-muistiporttiin asetetaan USB-muistilaite, USB otetaan käyttöön näyttöruudulla (katso USB-muistilaitteen käyttö).
Skannauskohde: USB: Avaa Skannauskohde: USB -valikon. Kun laitteen USB-muistiporttiin asetetaan USB-muistilaite, Skannauskohde: USB otetaan käyttöön näyttöruudulla (katso Asiakirjojen skannaaminen ja lähettäminen USB-laitteeseen (skannaus USB:hen)).

Laiteasennus: Voit selata nykyisiä laiteasetuksia tai muuttaa arvoja.


	Joidenkin valikoiden asetuksia voi tehdä järjestelmänvalvoja tai valtuutettu käyttäjä, jolla on rekisteröity tunnus ja salasana laitteen käyttöä varten. Näppäile tunnus ja salasana, kun laite pyytää niitä.

SmarThru Workflow: Avaa SmarThru Workflow -valikon (katso Smarthru Workflow-ohjelman, Jaetun kansion ja tallennetun asiakirjan käyttö).

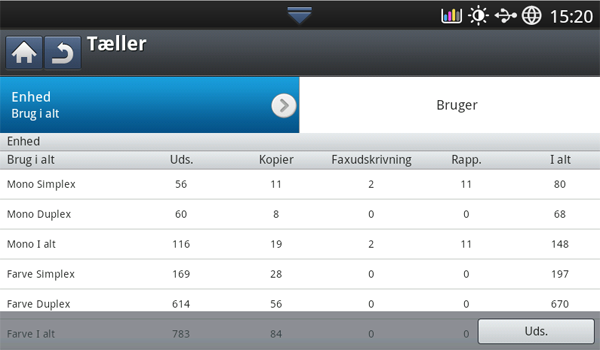

Counter-painike

Kun painat ohjauspaneelin Counter-painiketta, näet painokertojen lukumäärän.

Kun valitset Laite, näet painokertojen lukumäärän laitekohtaisesti. Painokerta viittaa tyypillisesti yhteen arkin puoleen, eikä yksipuoliseen tulostukseen.

Käyttö yhteensä: Näyttää painokertojen yhteismäärän.
Suuri sivu: Näyttää painokertojen yhteismäärän, kun on käytetty suurikokoista paperia.
Lähetyskäyttö: Näyttää sähköpostitse, palvelimen tms. kautta lähetettyjen kuvien määrän.
Faksinläh. k. (PSTN): Näyttää lähetettyjen faksien määrän.

Kun valitset Käyttäjä, näet käyttökertojen määrän, rajat ja jäljellä olevat käyttökerrat käyttäjäkohtaisesti. Lisätietoja Laskuri-toiminnon käytöstä on Järjestelmänvalvojan oppaassa.

Eco-painike

Säästötulostusominaisuuden avulla voit säästää tulostusresursseja ja tulostaa taloudellisesti. Kun painat Eco-painiketta, laite laittaa säästötulostustilan päälle tai pois päältä. Jos säästötulostustila on käytössä, joidenkin toimintojen yhteydessä näkyy ekokuvake (). Joitakin toimintojen valintoja ei voi käyttää säästötulostustilassa. Lisätietoja säästötulostusominaisuudesta on Järjestelmänvalvojan oppaassa.


	Vain järjestelmänvalvojilla on oikeus määrittää Säästötila-asetukset -asetukset Laiteasennus -valikossa. Jos laite pyytää salasanaa säästötulostustoiminnon käyttämiseksi, anna salasana. Ota yhteyttä järjestelmänvalvojaan. Eco-painike otetaan käyttöön vain Kopio-, Pikakopiointi- ja Tall. asiakirjat -valikoille.

Tila		Kuvaus
Poissa käytöstä		Laite ei ole Säästötulostustilassa.
Vihreä	Käytössä	Laite on Säästötulostustilassa.

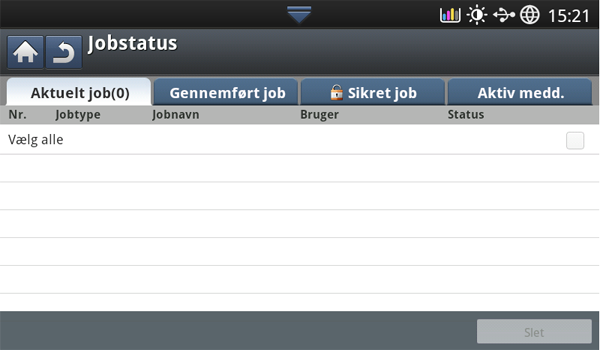

Job Status-painike

Kun painat Job Status  -painiketta, näyttöön tulevat tiedot käynnissä olevista, jonossa olevista ja valmiista töistä.

Nykyinen työ

Näyttää käynnissä olevat ja odottavat työt.

Työn nimen painaminen näyttää tarkempia tietoja.

Ei: Määrittää töiden järjestyksen.
Työtyyppi: Näyttää työn tyypin, kuten tulostus, kopiointi, faksaus jne.
Työnimi: Näyttää työn nimen.
Käyttäjä: Näyttää työn omistajan nimen.
Tila: Näyttää kunkin työn nykyisen tilan (katso Eri tilat).

Tärkeämpi: Määrittää luettelosta valitun työn tärkeämmäksi, jos jonossa on useita töitä. Valittua työtä ei voida määrittää tärkeämmäksi kuin käynnissä olevaa työtä.


	Et voi käyttää Tärkeämpi-painiketta työn tilan mukaan.

Työn pito: Pidättää luettelosta valitun työn.


	Et voi käyttää Työn pito -painiketta työn tilan mukaan.

Poista: Poistaa valitun työn luettelosta.

Työ on valmis

Näyttää valmiiden töiden luettelon.

Työn nimen painaminen näyttää tarkempia tietoja.

Ei: Määrittää töiden järjestyksen.
Työtyyppi: Näyttää työn tyypin, kuten tulostus, kopiointi, faksaus jne.
Työnimi: Näyttää työn nimen.
Käyttäjä: Näyttää työn omistajan nimen.
Tila: Näyttää kunkin valmiin työn tilan (katso Eri tilat).

Eri tilat

Vastaanotetaan: Laite vastaanottaa tietoja verkosta tai faksilinjan kautta.
Kuvankäsittely: Laite käsittelee kuvaa (purkaa pakkausta, pakkaa kuvaa, muuntaa tiedostomuotoa jne.)
Alustetaan: Laite muodostaa kuvaa tulostusta varten.
Odottaa: Jonossa oleva työ odottaa vuoroaan.
Siirretään: Laite siirtää tietoja sähköpostiin, palvelimeen tai faksiin.
Skannataan: Laite skannaa.
Soitetaan: Faksitilassa laite soittaa vastaanottajan faksilaitteeseen.
Yhdistetään: Faksitilassa laite odottaa yhteyden muodostumista kohteeseen.
Tulostetaan: Laite tulostaa.
Tallennetaan: Tietoja tallennetaan laatikkoon tai USB-muistiin.
Viivytetty työ: Työ pysäytetään tilapäisesti ajaksi, jonka voit määrittää Viivästetty lähetys -kohdassa (sähköposti, faksi, palvelin).
Pidossa: Suojattu työ -välilehdessä työ pysäytetään tilapäisesti, kun suojattu tulostustyö lähetetään tietokoneesta. Voit vapauttaa työn painamalla Tulosta.
Pidossa: Vedostulostus: Työ pysäytetään tilapäisesti, kun vedostulostustyö lähetetään tietokoneesta. Voit vapauttaa työn painamalla Vapauta.
Pidossa: Vedoskopio: Kopiointitilassa työ pysäytetään tilapäisesti, kun vedoskopio valitaan. Voit vapauttaa työn painamalla Vapauta.
Pidossa: Käyttäjän pyyntö: Työ pysäytetään tilapäisesti, kun painetaan Työn pito. Voit vapauttaa työn painamalla Vapauta.
Pidossa: Viivästetty tulostus: Työ pysäytetään tilapäisesti asettamaasi aikaan saakka.
Pidossa: Tarvitsee resursseja: Työ pysäytetään tilapäisesti, kun laitteessa on ongelma, kuten paperi lopussa, väärä paperikoko tms.
Keskeytetty: Työ pysäytetään tilapäisesti, kun Interrupt-painiketta painetaan kiireellistä kopiointityötä varten.
Tauko: Työhön tulee tauko, kun painetaan Stop-painiketta.
Valmis: Työ on valmis.
Valmis, virhe: Työ valmistui, mutta siinä on virhe.
Poistettu: Jos valitset työn luettelosta ja painat Poista, työ poistetaan.

Suojattu työ

Näyttää käyttäjän tulostinohjaimesta määrittämät suojatut työt (katso Luottamuksellinen). Anna Käyttäjätunnus ja Salasana, jos haluat määrittää tulostinohjaimen asetukset (katso Luottamuksellinen).

Ei: Määrittää töiden järjestyksen.
Työtyyppi: Näyttää työn tyypin.
Työnimi: Näyttää työn nimen.
Käyttäjä: Näyttää työn omistajan nimen.
Tiedot: Näyttää tarkat tiedot valitusta työstä. Voit muuttaa kopioiden lukumäärää myös painamalla Muuta asetuksia.
Muok. Muuttaa valitun työn Työnimi-tiedot.
Poista: Poistaa valitun työn luettelosta.
Tulosta: Tulostaa valitun työn luettelosta.
Sulje: Sulkee työn tilaikkunan.

Aktiiv. huom.

Näyttää ilmenneet virheilmoitukset ja -koodit.

Ei: Määrittää viestien järjestyksen.
Laitteen tilan sanoma: Näyttää laitteen senhetkisiä virheitä koskevat virheviestit.
Virhekoodi: Näyttää virheilmoituksen koodin.
Tiedot: Näyttää tarkat tiedot valitusta työstä.
Sulje: Sulkee työn tilaikkunan.

Interrupt -painike

Kun painat Interrupt-painiketta (), laite siirtyy keskeytystilaan, mikä tarkoittaa, että laite pysäyttää käynnissä olevan tulostustyön ja alkaa käsitellä kiireellistä kopiointityötä. Kun kiireellinen tulostustyö on saatu valmiiksi, aikaisempaa tulostustyötä jatketaan.


	Kun valitset tulostustyölle nidonnan, keskeytystila käynnistyy, kun tulostustyön vaatima nidonta on suoritettu.

Tila		Kuvaus
Poissa käytöstä		Laite ei ole tulostuksen keskeytystilassa.
Vihreä	Käytössä	Laite on tulostuksen keskeytystilassa.
