Übersicht über das Gerät

Zubehör

Stromkabel

Installationskurzanleitung

Software-CD[a]

Zubehör[b]

[a] Auf der Software-CD sind die Druckertreiber, das Benutzerhandbuch sowie Anwendungsprogramme.

[b] Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Vorderansicht

[Note]

  • Die Abbildung kann je nach Modell von Ihrem Gerät abweichen. Es gibt zwei Arten von Geräten.

  • Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (sehe Funktionen nach Modell).

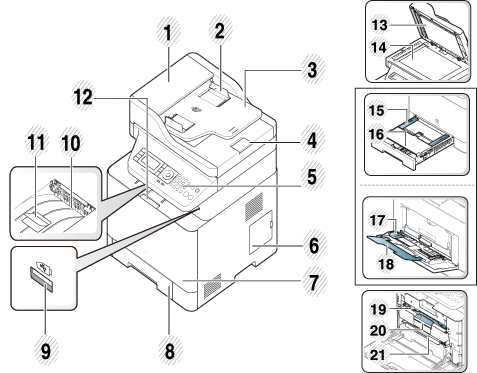

CLX-419xN/ CLX-419xFN/ CLX-419xFW/ CLX-626xND/ CLX-626xFD Series

1

Automatischer Vorlageneinzug (AVE), Abdeckung

12

Griff der Frontabdeckung

2

Automatischer Vorlageneinzug (AVE) mit Führung

13

Scannerabdeckung

3

Automatischer Vorlageneinzug (ADF), Eingabefach

14

Vorlagenglas

4

Automatischer Vorlageneinzug (ADF), Ausgabefach

15

Breitenführungen für das Papier im manuellen Papiereinzug

5

Bedienfeld

16

Manueller Papiereinzug

6

Steuerplatinen-Abdeckung

17

Papierbreitenführungen an einem Mehrzweckfach[a]

7

Vordere Abdeckung

18

Paperstütze Mehrzweckfach[a]

8

Papierfach 1

19

Tonerkartusche

9

USB-Speicheranschluss

20

Griff der Tonerkartusche

10

Ausgabefach

21

Intermediate Transfer Belt (ITB)

11

Halterung des Dokumentausgabefachs



[a] Nur CLX-626xND/ CLX-626xFD Series.

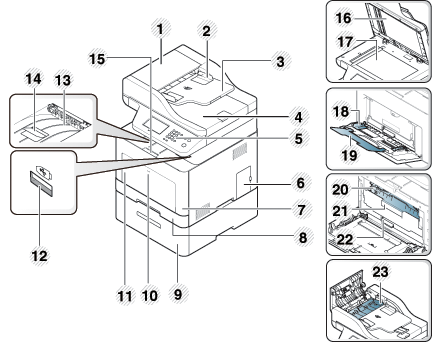

CLX-626xFR/CLX-626xFW Series

1

Dualer Automatischer Dokumenteneinzug (DADF) Abdeckung

13

Ausgabefach

2

Dualer Automatischer Dokumenteneinzug (DADF) Breiteführung

14

Halterung des Dokumentausgabefachs

3

Dualer Automatischer Dokumenteneinzug (DADF) Eingabefach

15

Griff der Frontabdeckung

4

Dualer Automatischer Dokumenteneinzug (DADF) Ausgabefach

16

Scannerabdeckung

5

Bedienfeld

17

Vorlagenglas

6

Steuerplatinen-Abdeckung

18

Papierbreitenführungen an einem Mehrzweckschacht

7

Vordere Abdeckung

19

Mehrzweckauflagefach

8

Papierfach 1

20

Tonerkartusche

9

Optionales Fach[a]

21

Griff der Tonerkartusche

10

Drücken Sie auf dem Mehrzweckfach "Release"

22

Intermediate Transfer Belt (ITB)

11

Mehrzweckschacht

23

Duplex-Papierstauabdeckung

12

USB-Speicheranschluss



[a] Dies ist ein optionales Funktionsmerkmal. Nur CLX-626xND/ CLX-626xFD/ CLX-626xFR/ CLX-626xFW Series.

Rückansicht

[Note]

  • Die Abbildung kann je nach Modell von Ihrem Gerät abweichen. Es gibt zwei Arten von Geräten.

  • Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe Funktionen nach Modell).

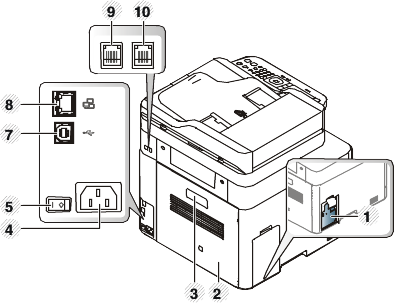

CLX-419xN/ CLX-419xFN/ CLX-419xFW Series

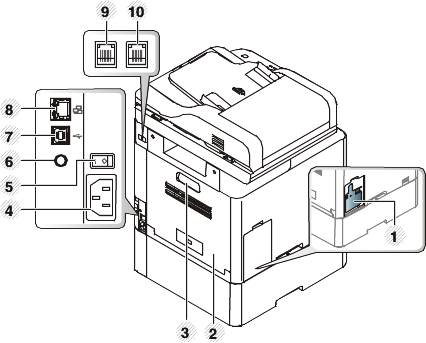

CLX-626xND/CLX-626xFD/CLX-626xFR/CLX-626xFW Series

1

Rest-Tonerbehälter

4

Netzkabelanschluss

7

USB-Anschluss[b]

10

Nebenstellenanschluss (EXT.)[c]

2

Rückseitige Abdeckung

5

Netzschalter

8

Netzwerk-Port



3

Griff der Hinteren Abdeckung

6

5V Ausgang für IEEE 1284B Parallel-Anschluss[a][b]

9

Telefonleitungsanschluss (LINE)[c]

[a] Dies ist ein optionales Funktionsmerkmal. Nur CLX-626xND/ CLX-626xFD/ CLX-626xFR/ CLX-626xFW Series.

[b] Der optionale IEEE 1284B Parallel-Anschluss kann im USB-Port und dem 5V-Ausgang verwendet werden.

[c] Nur CLX-419xFN/CLX-419xFW/CLX-626xFD/CLX-626xFR/CLX-626xFW Series.
