Description de l’appareil

> > >

Description de l’appareil

Composants

Le composant actuel peut différer de celui figurant sur l'illustration ci-dessous. Certains composants peuvent changer en fonction des circonstances.


Machine	Guide d’installation rapide

Cordon d'alimentation	Cd du logiciel^[a]

Accessoires divers^[b]
^[a] Le CD du logiciel contient les pilotes d'impression, le mode d'emploi et des applications. ^[b] Les différents accessoires inclus avec votre appareil peuvent varier selon le pays d'achat et le modèle spécifique.

Vue avant


	Selon le modèle, cette illustration peut différer de votre appareil. Il existe divers types d'appareil. Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir Fonctionnalités par modèle).

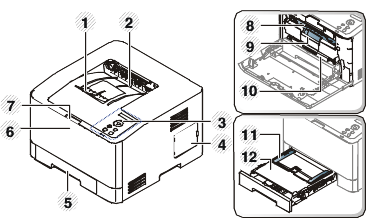

CLP-41x series/C140x series/C181x series

1	Support de sortie papier	8	Cartouches de toner
2	Bac de sortie	9	Poignée de la cartouche de toner
3	Panneau de commande	10	Courroie de transfert intermédiaire (ITB)
4	Trappe d’accès à la carte électronique	11	Guides de largeur de papier du chargeur manuel
5	Bac 1	12	Chargeur manuel
6	Capot avant	13	NFC (Near Field Communication) ^[a]
7	Bouton de dégagement du capot avant	13	NFC (Near Field Communication) ^[a]
^[a] C140xW/C181xW uniquement.

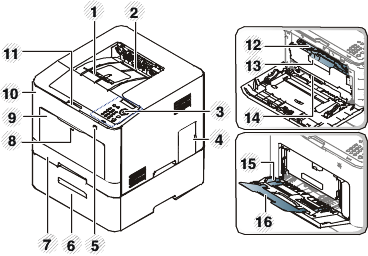

CLP-68x series

1	Support de sortie papier	9	Bac polyvalent
2	Bac de sortie	10	Capot avant
3	Panneau de commande	11	Bouton de dégagement du capot avant
4	Trappe d’accès à la carte électronique	12	Cartouches de toner
5	Port mémoire USB	13	Poignée de la cartouche de toner
6	Bac optionnel^[a]	14	Courroie de transfert intermédiaire (ITB)
7	Bac 1	15	Guides de largeur papier sur un bac papier polyvalent
8	Ouverture par poussée du bac polyvalent	16	Support polyvalent
^[a] Il s’agit d’une fonctionnalité en option.

Vue arrière


	Selon le modèle, cette illustration peut différer de votre appareil. Il existe divers types d'appareil. Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir Fonctionnalités par modèle).

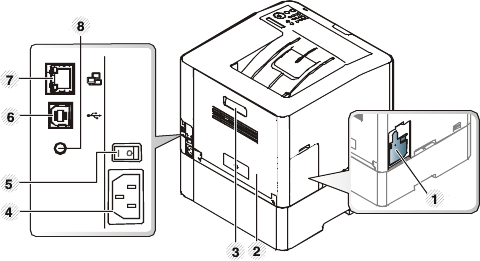

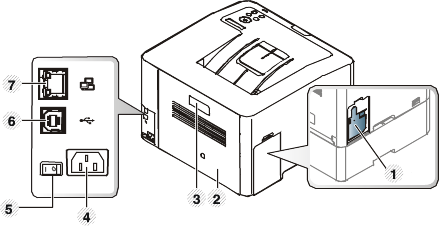

CLP-41x series/C140x series/C181x series	CLP-68x series

1	Récupérateur de toner usagé	5	Interrupteur d'alimentation
2	Capot arrière	6	Port USB^[a]
3	Poignée du capot arrière	7	Port réseau
4	Prise d’alimentation	8	Port 5 V pour le connecteur parallèle IEEE 1284B ^[a]^[b]
^[a] Le connecteur parallèle IEEE 1284B optionnel peut être utilisé en connectant à la fois le port USB et le port de sortie 5 V. ^[b] Il s’agit d’une fonctionnalité en option. CLP-68x series Uniquement.
