Descripción general del equipo

Accesorios

Cable de corriente

Guía rápida de instalación

CD de software[a]

Auricular[b]


Otros accesorios[c]

[a] El CD de software contiene los controladores de impresión, el manual de usuario y las aplicaciones del software.

[b] Solo modelo con auricular (consulte Funciones según el modelo).

[c] Otros accesorios incluidos con su equipo podrían variar en función del país de adquisición y el modelo concreto.

Vista frontal

[Note]

  • Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

  • Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte Funciones según el modelo).

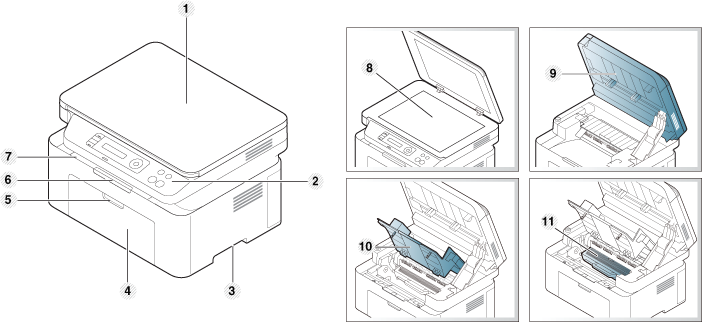

Tipo A

1

Tapa del escáner

7

Bandeja de salida

2

Panel de control

8

Cristal del escáner

3

Asa

9

Unidad de digitalización[a] [b]

4

Bandeja

10

Cubierta interior

5

Asa de la bandeja

11

Cartucho toner

6

Soporte de salida



[a] Cierre la tapa del escáner antes de abrir la unidad de escaneado.

[b] ¡Tenga cuidado de no engancharse los dedos.

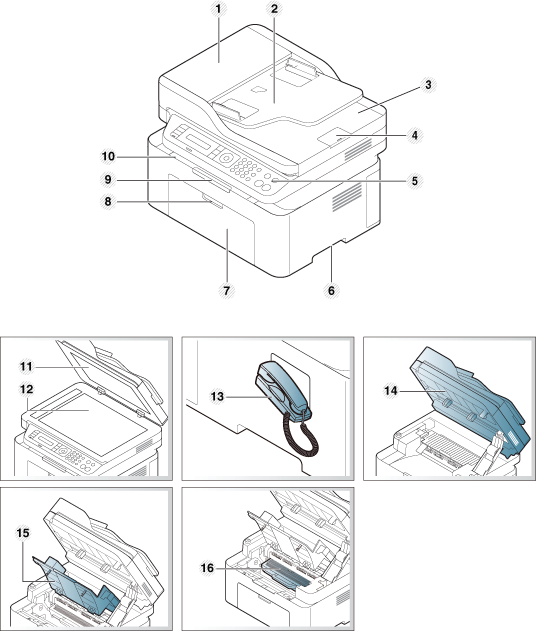

Tipo B

1

Cubierta del alimentador de documentos

11

Tapa del escáner

2

Cubierta de la guía del alimentador de documentos

12

Cristal del escáner

3

Bandeja de salida del alimentador de documentos

13

Guía de anchura del papel en un alimentador de documentos

4

Extensión de salida del alimentador de documentos

14

Soporte de entrada del alimentador de documentos

5

Panel de control

15

Bandeja de entrada del alimentador de documentos

6

Asa

16

Auricular[a]

7

Bandeja

17

Unidad de digitalización[b] [c]

8

Asa de la bandeja

18

Cubierta interior

9

Soporte de salida

19

Cartucho toner

10

Bandeja de salida



[a] Solo modelo con auricular (consulte Funciones según el modelo).

[b] Cierre la tapa del escáner antes de abrir la unidad de escaneado.

[c] ¡Tenga cuidado de no engancharse los dedos.

Vista posterior

[Note]

  • Esta ilustración puede ser diferente a su dispositivo en función del modelo. Hay varios tipos de impresora.

  • Es posible que algunas funciones y accesorios opcionales no estén disponibles según los modelos o los países (consulte Funciones según el modelo).

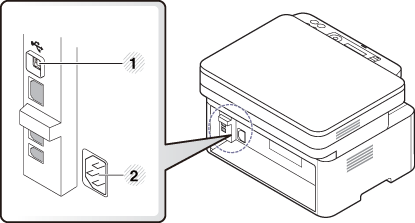

Tipo A

1

Puerto USB

2

Toma de alimentación

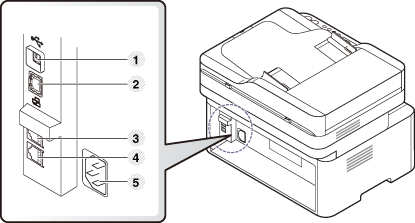

Tipo B

1

Puerto USB

2

Puerto de red[a]

3

Toma de teléfono auxiliar (EXT.)

4

Toma de línea telefónica (LINE)

5

Toma de alimentación

[a] SCX-340xFW/ SCX-340xHW Series solamente.
